无人机大面积航测与遥感测绘解决方案

无人机航测技术正在改变传统测绘作业模式。与传统有人机航测或地面人工测绘相比，无人机航测系统具有使用成本低、机动灵活、载荷多样、操作简便、安全可靠等突出优势。在同等精度要求下，无人机航测的作业周期更短、人员投入更少、数据获取效率更高。

本文从技术路径、重要机型、典型应用等角度，梳理无人机大面积航测与遥感测绘的完整解决方案。

一、无人机航测系统的重要技术构成

一个完整的无人机航测系统由五个子系统构成：飞行平台、飞行导航与控制系统、地面监控系统、机载遥感设备、数据传输系统。

飞行平台是承载所有任务设备的基础。固定翼无人机因航程远、续航长、覆盖面积大，在大面积航测场景中具有明显优势。

飞控系统负责无人机的导航、定位和自主飞行控制，由飞控板、惯性导航系统、GPS/北斗接收机、气压传感器、空速传感器等部件组成。飞控系统的性能直接影响航测精度——航迹控制精度要求偏航距小于±20米、航高差小于±20米。

机载遥感设备是数据采集的重要。目前固定翼无人机有效载荷一般在数公斤至数十公斤不等，可搭载高分辨率数码相机、多光谱传感器、激光雷达等设备。在航测作业中，相机选型直接影响成图精度——1:500比例尺的航测图要求分辨率优于5厘米。

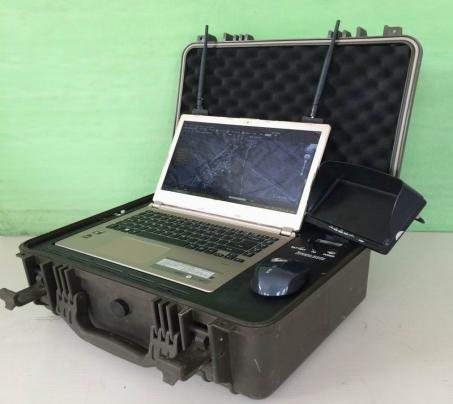

地面监控系统由无线电遥控器、监控计算机及监控软件组成，用于实时监控飞行状态和接收回传数据。

二、大面积航测的标准作业流程

大面积航测作业通常遵循以下游程：

第一步：测区规划与航线设计。根据测区范围、地形特征和精度要求，使用地面站软件自动生成网格状航线，设定飞行高度、速度和影像重叠度。设计飞行高度应高于测区和航路上比较高点100米以上；设计航线总航程应小于无人机能到达的远航程。

第二步：像控点布设。在地面布设带坐标的控制点（贴纸或标靶），用于后期影像的几何校正和精度验证。像控点的密度和分布直接影响成图精度。

第三步：飞行作业与数据采集。完成设备检查后，按规划航线执行飞行任务，使用机载相机进行定时或定距拍摄。作业过程中地面站实时监控飞行状态和影像质量。

第四步：数据后处理。将航拍影像导入处理软件，经过空中三角测量、正射纠正、影像拼接等环节，生成数字正射影像图（DOM）、数字高程模型（DEM）和三维实景模型。

第五步：精度验证与成果交付。利用像控点检查成果精度，确认满足要求后交付终成果。

三、适用于大面积航测的无人机平台

大面积航测对无人机的航程、续航和载荷能力有较高要求。骏鹰航空在该领域拥有多款成熟机型。

骏鹰I型航测航拍无人机

骏鹰I型是经过多年实际飞行验证的成熟航测平台。该机型翼展2.6米，航程200至500公里，巡航速度60至120公里/小时，续航时间2至5小时，有效载荷2至5公斤，飞行高度可达海拔8000米以上，抗风能力7级。动力系统可选电动或油动，起降方式支持垂直起降和短距滑跑起降。

该机型历经高原山区高海拔极限、恶劣起降条件、复杂气流环境、平原大面积作业、非洲极高温环境、欧洲高精度要求等多种工况的考验，积累了丰富的实战经验。

骏鹰JY5/JY5T系列

JY5/JY5T系列是专为大面积航测、应急救援、森林消防等场景研发的高性能中大型无人机。该机型已在云南高原复杂环境下实际应用，积累了较多的飞行经验和飞行里程。主要参数如下：

JY5系列已在多种地理环境和海拔条件下完成起降和任务飞行。该机型具有优良的抗失速性能——在发动机故障等极端情况下，飞机不会出现失速螺旋坠毁，而是自行获得下滑角返航。

四、典型航测案例

案例一：丽江大峡谷电站航测

在丽江大峡谷电站航测项目中，任务目标是航测电站及周边区域的地形地物，为规划提供数据支撑。项目的比较大挑战在于航测区域为大高差地形，大峡谷山势陡峭，极难找到无人机起降的跑道。

作业团队在出发前仔细检查和调试了无人机。由于不少公路段是在无底悬崖中腰琢出的栈道，运输和进入测区本身已十分困难。终，团队在峡谷中找到一段相对笔直的路面完成了无人机的起降。

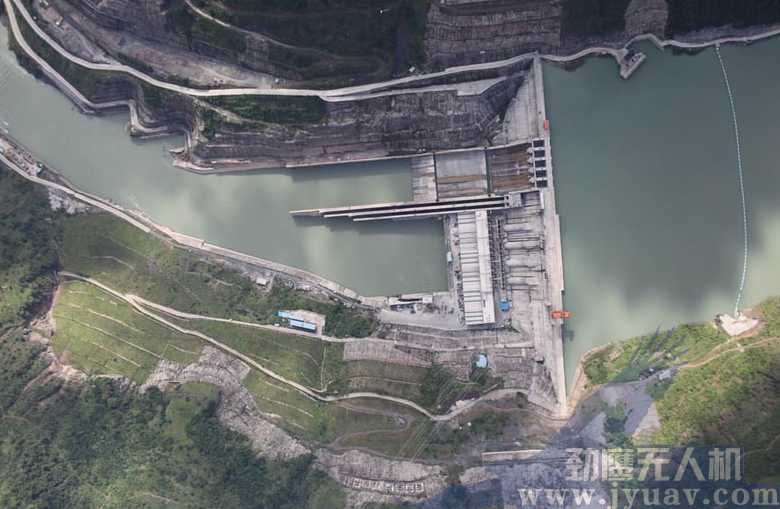

终成果方面，无人机在1200米高空航拍出了电站大坝的正射影像图，达到1:2000的精度要求。山腰道路和村庄的航拍精度也达到了要求，盘山公路附近村庄因离航线更近，精度优于要求。

这一案例充分展示了无人机在大高差、复杂地形条件下的航测能力——无需大型机场跑道，在简易场地即可完成起降和作业。

案例二：神舟飞船地球站天线阵航测

在国家863项目中的航天地球通讯阵航测任务中，任务目标是获取地球站天线阵空中场强及波瓣分布数据。

该任务面临一个特殊挑战：天线阵产生的极强电磁辐射无法使用载人飞机进行测量，只能用无人机拖拽探测设备进行航测。骏鹰航空采用可垂直放飞的固定翼无人机，拖拽软连接的探测设备执行任务。

无人机成功拉着探测仪在海拔3076米（对地高度1012米）以自驾方式飞完所有航线，航飞压线准确。任务完成后，飞机垂直掠地稳定悬停后接住探测设备，无需跑道即可完成回收。

这一案例验证了无人机在强电磁辐射环境下的作业能力，以及垂直起降固定翼平台在特殊场景中的实用价值。

案例三：非洲坦桑尼亚磁矿区航测

骏鹰航空还完成了非洲坦桑尼亚木出出玛高原世界第二大磁矿区的航测任务。该项目的难点在于：当地自然条件恶劣、配件工具奇缺，对无人机的可靠性和团队的现场保障能力提出了较高要求。

凭借丰富的无人机研发和航拍飞行经验及充分的准备，团队成功完成了航测任务。航测成果为当地项目推进提供了数据支撑。这一案例展示了无人机航测在跨国项目中的服务能力。

五、航测精度的关键影响因素

在实际航测作业中，影响终成果精度的因素包括：

飞行高度：飞行高度越低，地面分辨率越高。一般航测无人机作业高度在1000米以下，可满足1:1000、1:2000分辨率的航拍要求。在平原地区可满足1:500分辨率的航拍要求。

相机性能：相机感光值、快门速度等参数的设定直接影响影像质量。在雾霾等不良天气条件下，需根据能见度调整相机参数以确保影像可用。

重叠率设置：航向重叠率和旁向重叠率直接影响后期三维建模的质量。较高的重叠率有助于提升空中三角测量的精度。

地面控制点：像控点的布设密度和测量精度是保证成图精度的关键环节。

后处理软件：差分RTK和PPK后差分处理技术可有效提升定位精度。

六、航测无人机的选型建议

七、航飞服务模式

对于不具备无人机设备或操作团队的使用单位，骏鹰航空提供航飞服务租赁模式。该模式可免除使用单位的以下负担：

• 无人机期初采购费用

• 专业操作人员团队的组建和培训

• 申报空域的繁琐手续

• 飞机损毁的事故顾虑

• 操作员及主管领导的责任压力

使用单位只需提出航测任务需求，由骏鹰航空提供从飞行平台、操作团队到数据处理的全套服务。

结语

无人机大面积航测与遥感测绘技术正在成为地理信息数据采集的重要手段。从丽江大峡谷的大高差地形到非洲高原的磁矿区，从神舟飞船地球站的强电磁环境到云南高原的复杂气流条件，无人机航测已在多种极端工况下验证了其可行性。

随着飞行平台、传感器和数据处理技术的持续进步，无人机航测在效率、精度和覆盖面等方面的优势将进一步显现。

本文涉及的技术参数来源于企业公开资料，只供参考。具体方案需根据实际测区条件和精度要求制定。
