高压直流继电器节能板控制策略对比评估

本文从第三方评估视角，对高压直流继电器节能板两种商用方案进行对比分析。方案A采用上海矽易电子自主研发芯片（65V工艺，恒有效值电压前馈）；方案B采用某升阳芯片（40V工艺，恒流闭环）。通过控制架构解析与热力学建模，评估两种方案在40℃环境温度、接触器200A-1000A负载工况下的温度行为与长期失效风险。分析表明：方案A利用绕组正温度系数构建天然热负反馈，稳态线圈温度100-105℃（纯铜）/98-102℃（铜包铝）；方案B恒流闭环正反馈使线圈温度达150-160℃（纯铜）/155-165℃（铜包铝），两方案稳态温差50-65℃，长期运行将导致绝缘老化速率、密封完整性、触点性能及芯片耐压裕量等方面的可靠性差异。

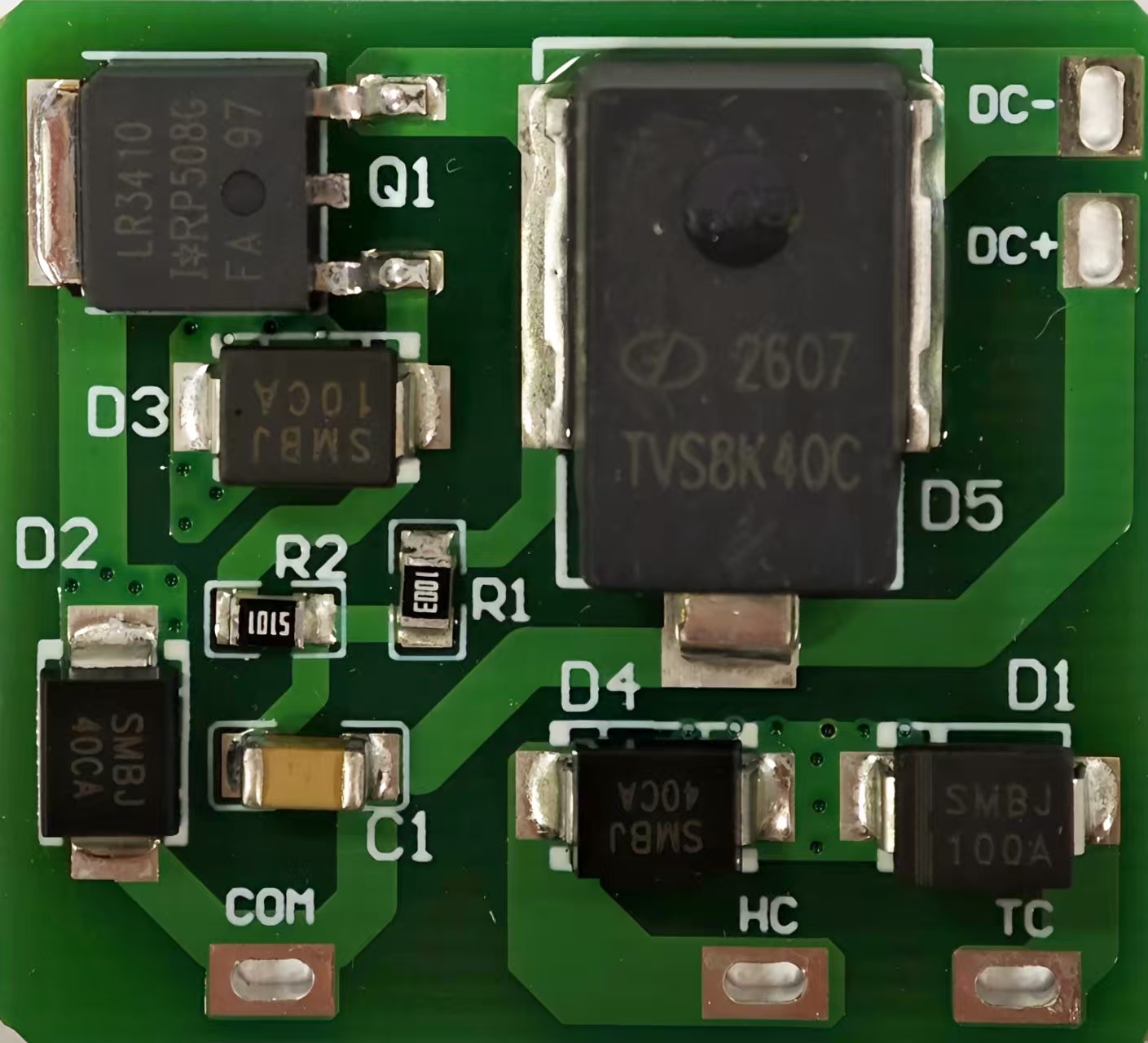

1 方案概述与控制逻辑对比

1.1 方案A：上海矽易电子自研芯片

· 芯片采用65V工艺，极限耐压60V；前端TVS钳位（阀值45V），留有15V电压裕量

· 控制策略：恒有效值电压前馈，线圈有效值电压恒定，不因温度变化调整占空比

· 热响应：温度↑→电阻↑→电流↓（U/R）→功率↓（U²/R）→负反馈，温升收敛

· 保护架构：硬件短路保护，调节环与保护环解耦

1.2 方案B：某升阳标准化芯片

· 芯片采用40V 工艺，极限耐压36V；虽可加装TVS但钳位电压（≥40V）已超过芯片耐压，有效防护窗口为零

· 控制策略：恒流闭环，PID调节使线圈电流恒定

· 热响应：温度↑→电阻↑→PID提占空比→功率↑（I²R）→正反馈，温升发散

· 保护架构：调节与保护共用电流采样，存在共因耦合

2 稳态温度对比

边界条件：环境40℃，触点（200A-1000A）温度85℃→线圈底座基础温度75℃，25℃保持功率3W。

方案B较方案A高出50-65℃。铜包铝材质进一步拉大差距：方案A获得正向协同（负反馈增强），方案B承受负面叠加（正反馈加剧）。

3 长期失效风险对比

   失效时间线

4 综合评估

方案A利用物理负反馈实现温升自收敛，配合充裕的芯片耐压裕量，接触器长期运行处于可控热平衡状态。方案B的恒流正反馈使温度持续攀升，芯片耐压无有效防护窗口，长期高温运行将加速接触器多维度失效进程。在要求长期可靠性的应用场景中，两种方案的可靠性裕量存在系统性差异。
